ایزولاسیون تونل با استفاده از ورق ژئوممبران +چالش‌ها و راهکارها

ایزولاسیون تونل با استفاده از ورق ژئوممبران یک موضوع جذاب و مهم است که در حفاظت از تونل‌ها و افزایش عمر مفید آن‌ها تأثیرگذار است.تونل‌ها به عنوان زیرساخت‌های حیاتی برای حمل و نقل، انتقال آب، انرژی و ارتباطات، از اهمیت بسیاری برخوردارند. ایزولاسیون تونل‌ها با استفاده از ورق‌های ژیوممبران یکی از روش‌های موثر برای حفظ و حفاظت از این زیرساخت‌هاست. اما در عین حال، این روش نیز با چالش‌ها و مشکلاتی روبه‌رو است که نیازمند راهکارهای مناسب و حل‌وفصل است.

عایق بندی و ایزولاسیون تونل

حفاظت از از تونل های زیر زمینی از اهمیت بالایی برخوردار است. شرایط خاک و آب های زیر زمینی و تاسیسات بکار گرفته شده متفاوت بوده بنابراین انتخاب نوع سیستم آب‌بندی متناسب با شرایط پروژه حائز اهمیت است.

روش های ایزولاسیون تونل:

• تزریق رزین
• عایق های بنتونیت
• عایق های ژئوممبران (مشاهده توضیحات بیشتر و خرید ورق ژئوممبران )
• بتن های آب‌بند

ایزولاسیون تونل با روشهای مختلفی انجام می شود که ما در این مقاله استفاده از ژئوممبران ها برای عایق بندی و ایزولاسیون تونل های را بررسی کرده ایم.

پیشنهاد می کنیم مقاله (عایق ژئوممبران چیست؟)  را مطالعه نمایید.

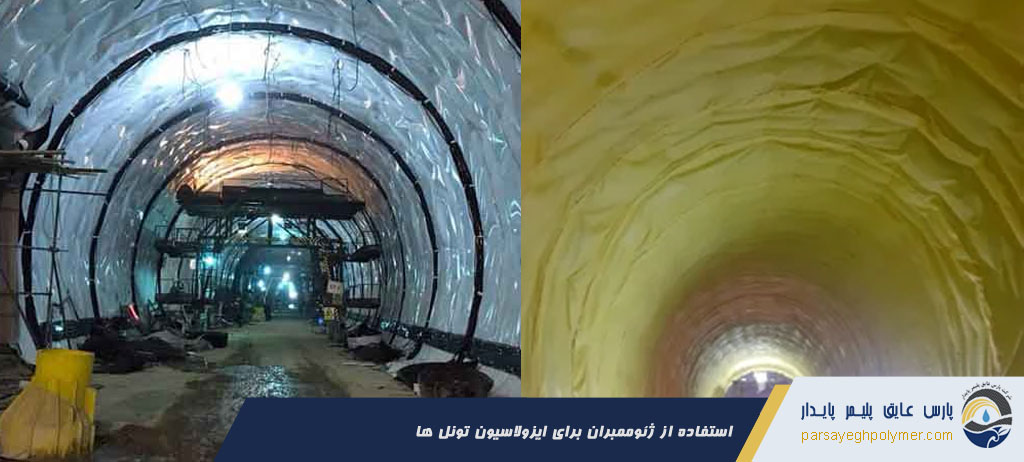

ایزولاسیون تونل با ژئوممبران

ورق ژئوممبران یک جنس پلیمری است که خاصیت‌های عایقی، مقاومت در برابر آب و مقاومت مکانیکی مناسبی دارد. این ورق‌ها معمولاً به عنوان لایه‌های ضد نفوذ و ضد آب در ساختارهای زیرزمینی استفاده می‌شوند.

در ایزولاسیون تونل با ورق ژئوممبران ، ابتدا سطح دیواره‌ها و سقف تونل با دقت آماده و تمیز می‌شود. سپس ورق‌های ژئوممبران با توجه به نیاز و اندازه تونل، به صورت افقی یا عمودی روی سطوح مورد نیاز قرار می‌گیرند. سپس اتصالات و روش‌های مختلفی مانند جوشکاری، چسب‌زنی یا سیستم‌های مکانیکی برای اتصال و ثبت ورق‌ها استفاده می‌شود تا ایزولاسیون کامل و همگرا ایجاد شود.

این روش ایزولاسیون می‌تواند از نفوذ آب و رطوبت به داخل تونل جلوگیری کند و در نتیجه، عمر مفید تونل را افزایش دهد و هزینه‌های نگهداری و تعمیرات را کاهش دهد. همچنین، با انتخاب و استفاده از ورق‌های ژئوممبران با ویژگی‌های مناسب، می‌توان کیفیت هوا و محیط کار در داخل تونل را نیز بهبود بخشید.

از دیگر کاربردهای ورقهای ژئوممبران، بهبود عملکرد سیستم های پالایش با ورق ژئوممبران است.

مراحل ایزولاسیون و آب بندی تونل با متریال ژئوسنتتیک

• آماده سازی بستر
• نصب و راه اندازی لایه ژئوتکستایل فیلتر
• نصب و راه اندازی لایه زهکش دیمپل شیت
• نصب و راه اندازی لایه آب بند ژئوممبران، جوش حرارتی لبه ها و تست جوش
• نصب و راه اندازی لایه ژئوتکستایل محافظ

چالش‌های ایزولاسیون تونل‌ها

مقاومت مکانیکی تونل ها

یکی از چالش‌های اصلی در ایزولاسیون تونل‌ها با ورق‌های ژیوممبران، مقاومت مکانیکی این ورق‌ها است. تونل‌ها معمولاً در معرض فشار و نیروهای خارجی متعددی قرار دارند، بنابراین ورق‌های ژیوممبران باید دارای مقاومت کافی در برابر این نیروها باشند تا از نشت آب و ورود مواد غیرمناسب به داخل تونل جلوگیری کنند.

مقاومت در برابر ترک تونل و زلزله

 تونل‌ها در معرض تغییرات دما و فشار هستند که می‌تواند منجر به ایجاد ترک‌ها در سطوح ایزوله شده شود. این ترک‌ها می‌توانند مسیری برای نفوذ آب و مواد غیرمناسب به داخل تونل ایجاد کنند و عمر مفید تونل را کاهش دهند.

با توجه به اینکه ورقهای ژئوممبران خاصیت کشسانی بین 2 تا 7 برابری دارند، راه حل بسیار مناسبی جهت حل این مشکل می باشد.

مقاومت در برابر شرایط زیستی

 تونل‌ها ممکن است در معرض شرایط زیستی سختی قرار گیرند، از جمله تغییرات دما، تغییرات فشار، تغییرات رطوبت و حتی تماس با مواد شیمیایی مختلف. ورق‌های ژیوممبران باید بتوانند در برابر این شرایط مقاومت کافی را ارائه دهند تا از حفظ عملکرد ایزولاسیونی تونل اطمینان حاصل شود.

راهکارهای ژئوممبران برای مقابله با چالش های ایزولاسیون تونل ها

به طور کلی مزایای استفاده از ژئوممبران ها برای ایزولاسون تونل ها عبارتند از :

• نصب سریع
• مقاوم در برابر حملات هیدروکربن ها
• درز و ترک کم
• قابلیت جدا کردن و ترمیم بخش آسیب دید
• مناسب برای فشار هیدروستاتیک بالا
• مقاوم در محل اتصال ها و جوش ها
• تغییر طول و کشسانی

اما ما علاوه بر بیان مزایای ژئوممبران ها به راهکارهای ژئوممبران ها برای مقابله با چالش های پیش روی تونل ها پرداخته ایم.

استفاده از ورق‌های با کیفیت برای مقابله با آسیب لرزه ای به تونل ها

 یکی از راهکارهای اصلی برای مقابله با چالش‌های ایزولاسیون تونل، استفاده از ورق‌های ژیوممبران با کیفیت و مقاوم است. این ورق‌ها باید دارای مقاومت مکانیکی، مقاومت در برابر ترک و مقاومت در برابر شرایط زیستی مناسب باشند.

روشی برای پوشاندن پوشش تونل با یک پوشش نرم و نازک در اینجا به عنوان یک اقدام ممکن برای کاهش آسیب لرزه ای به تونل ها مورد بحث قرار می گیرد. مشاهدات طولانی مدت زلزله در سایت های تونل های مختلف در انواع رسوبات خاک آبرفتی نشان داده است که یک تونل دایره ای در معرض تغییر شکل است به گونه ای که دو قطر مورب آن که از یکدیگر عبور می کنند به طور متناوب منبسط و منقبض می شوند.

استفاده از روش‌های اتصال موثر

 برای اطمینان از ایزولاسیون کامل تونل، استفاده از روش‌های اتصال موثر و مطمئن برای ورق‌های ژیوممبران بسیار اساسی است. این شامل جوشکاری، چسب‌زنی و استفاده از سیستم‌های مکانیکی می‌شود.

• ایزولاسیون تونل با استفاده از ژئوممبران پی وی سی و پلی اتیلن (توضیحات بیشتر برای ژئوممبران پلی اتیلن)
• ژئودرین نواری جهت زهکشی قائم دیواره ها
• زهکش های شانه تخم مرغی دیمپل شیت جهت زهکشی (مشاهده توضیحات بیشتر و یا خرید دیمپل شیت)
• ژئوتکستایل جهت فیلتراسیون و محافظت از ورق ژئوممبران

نگهداری و بازرسی دوره‌ای

 نگهداری و بازرسی دوره‌ای ایزولاسیون تونل‌ها با ورق‌های ژیوممبران از اهمیت بسیاری برخوردار است. این کارها به منظور شناسایی و رفع هر گونه ضعف یا خرابی در سیستم ایزولاسیون انجام می‌شود و باعث افزایش عمر مفید تونل می‌شود.

از مزایای استفاده از متریال ژئوسنتتیک نسبت به سایر روش های قدیمی می توان به موارد زیر اشاره کرد:

• کاهش عملیات خاکی
• کاهش هزینه های اجرا
• سرعت بالای انجام پروژه
• کیفیت بالاتر سیستم
• کاهش ریسک بروز حوادث
• کاهش قابل ملاحظه هزینه های تعمیر و نگهداری تونل ها
