گودبرداری چیست؟ روشها، مراحل، نکات کلیدی و ایمنی
گودبرداری یکی از مراحل حساس و کلیدی در فرآیند ساخت و ساز است که نیازمند دقت و تخصص بالا میباشد. این فرآیند به منظور ایجاد فضایی مناسب برای ساخت فونداسیون، زیرزمین یا سایر بخشهای زیرزمینی ساختمان انجام میشود. در این مقاله، به بررسی روشهای مختلف گودبرداری، مزایا و معایب هر روش، روشهای نوین زهکشی و نکات کلیدی میپردازیم.
فهرست مطالب
نمایش
گودبرداری چیست؟
بهطور کلی، گودبرداری به عملیات خاکی اطلاق میشود که بهمنظور ایجاد فضایی برای احداث فونداسیون، زیرزمین، مخازن یا پارکینگ انجام میگیرد. این مرحله نه تنها شامل جابجایی خاک است، بلکه یک فعالیت مهندسی است که باید با محاسبات دقیق پایداری خاک و دیوارهها همراه باشد. همیت این مرحله از آن جهت است که هرگونه اشتباه در محاسبات اولیه یا عدم انتخاب روش مناسب، میتواند منجر به ریزش دیوارههای گود و تخریب ساختمانهای مجاور شود.
گودبرداری فرآیند حذف خاک و سنگ از زمین برای ساختن فونداسیون ساختمان، تونل، جاده و سایر پروژههای عمرانی است. مراحل گود برداری عبارتند از:
- بررسی و مطالعه زمین: شناسایی نوع خاک و شرایط زمین.
- طراحی و نقشهبرداری: تهیه نقشه و طرح گود.
- تثبیت و ایمنسازی گود: استفاده از سازههای نگهدارنده مثل دیوارهای حائل.
- حفر و برداشت خاک: انجام عملیات خاکبرداری با ماشینآلات.

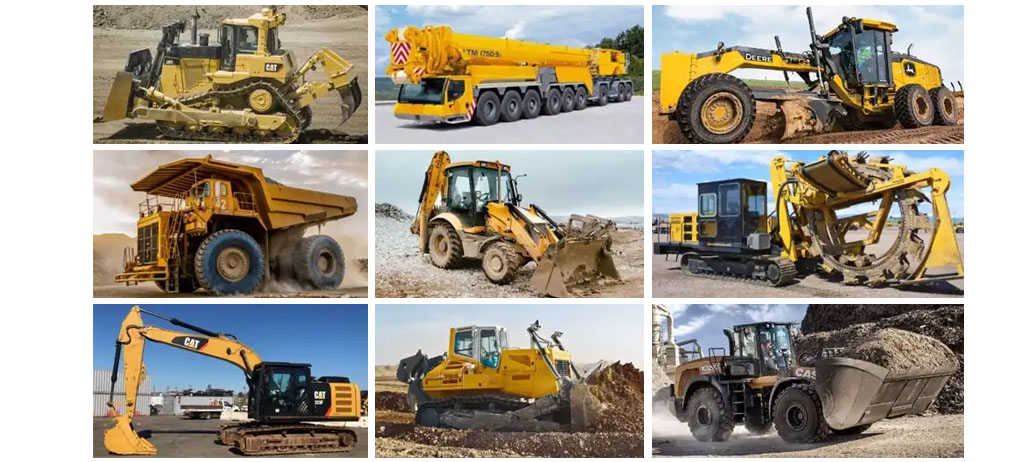

ماشینآلات مورد استفاده در گودبرداری
ماشینآلات مورد استفاده در گودبرداری بخش مهمی از اجرای پروژههای عمرانی هستند. انتخاب مناسب ماشینآلات به عوامل مختلفی مانند نوع خاک، عمق گود، مساحت زمین، و شرایط محیطی بستگی دارد. در ادامه توضیح کامل درباره این ماشینآلات ارائه شده است:
بیل مکانیکی (Excavator)
بیل مکانیکی یکی از پرکاربردترین ماشینآلات برای گودبرداری است. دارای بازوی هیدرولیکی بلند و سطلی برای حفاری و حمل خاک. از انواع بیل مکانیکی می توان به چرخ زنجیری: مناسب زمینهای ناهموار و چرخ لاستیکی: برای حرکت آسانتر در جادههای آسفالت استفاده کرد.
کاربردها: حفاری عمیق و متوسط.، جابهجایی خاک و سنگ، گودبرداری در زمینهای سخت یا نرم.
لودر (Loader)
ماشینی با سطلی بزرگ در جلوی خود برای بارگیری خاک و مصالح. از انواع لودر می توان به لودر چرخ زنجیری: مناسب زمینهای سخت و سنگلاخی و لودر چرخ لاستیکی: برای زمینهای نرم و مسطح اشاره کرد.
کاربردها: برداشت خاک و انتقال به کامیون، پاکسازی محل گود.
بولدوزر (Bulldozer)
ماشینی با تیغه بزرگ در جلوی خود برای جابهجایی خاک و صاف کردن زمین. از ویژگی های خاص آن می توان به قدرت بالا برای کار در شرایط سخت و زمینهای سنگی اشاره کرد.
کاربردها: پاکسازی زمین پیش از گودبرداری، هل دادن خاک و سنگ، تسطیح سطح زمین.
گریدر (Grader)
دستگاهی با تیغه بلند برای تسطیح و شیببندی دقیق سطح زمین. از ویژگی های خاص آن می توان به مناسب پروژههایی که نیاز به دقت بالا در تسطیح دارند.
کاربردها: آمادهسازی سطح زمین برای گودبرداری، ایجاد شیب برای زهکشی آب.
کامیون کمپرسی (Dump Truck)
وسیلهای برای حمل خاک، سنگ و نخالههای حاصل از گودبرداری. از انواع آن می توان به کامیون کمپرسی کوچک: برای پروژههای کوچک. کامیون کمپرسی بزرگ: برای پروژههای بزرگتر و بارهای حجیم اشاره کرد.
کاربرد: انتقال خاک به محل دفن یا انباشت.
مینی بیل مکانیکی (Mini Excavator)
نسخه کوچک بیل مکانیکی، مناسب برای فضاهای محدود.
کاربرد: گودبرداری در مکانهایی با دسترسی محدود، پروژههای کوچک و دقیق.
درگلاین (Dragline Excavator)
دارای بازوی بلند و سطلی که به صورت کابل حرکت میکند.
کاربردها: گودبرداری در عمقهای زیاد، پروژههای بزرگ مانند سدسازی یا استخراج معادن.
چکش هیدرولیکی (Hydraulic Hammer)
ابزاری که به بیل مکانیکی متصل میشود و برای شکستن سنگ و بتن استفاده میشود.
کاربرد: شکستن موانع سخت مانند سنگها یا ساختمانهای قدیمی در مسیر گود.
بکهو لودر (Backhoe Loader)
دستگاهی ترکیبی با بیل مکانیکی کوچک در پشت و لودر در جلو.
کاربرد: مناسب برای پروژههای کوچک و متوسط، حفاری و بارگیری.
مته حفاری (Drilling Rig)
دستگاهی برای حفر چاه و ایجاد سوراخهای عمیق.
کاربرد: گودبرداریهای عمیق، نصب شمع یا میخکوبی برای تثبیت گود.
تراک میکسر (Concrete Mixer Truck)
کامیونی برای حمل و مخلوط کردن بتن.
کاربرد: تامین بتن برای دیوارهای نگهدارنده و تثبیت گود.
عوامل مؤثر در انتخاب ماشینآلات
- بررسی وضعیت خاک و زمینشناسی: پیش از شروع، آزمایشهای مکانیک خاک انجام شود.
- برنامهریزی دقیق: مراحل گودبرداری باید طبق برنامه زمانبندی و نقشههای اجرایی انجام شود.
- استفاده از تجهیزات ایمنی: تجهیز کارگران به کلاه، کفش و لباس ایمنی ضروری است.
- پایداری دیوارهها: تقویت دیوارههای گود با روشهای نیلینگ یا سپرکوبی برای جلوگیری از ریزش.
- مشاوره با متخصصین: حضور مهندسین ژئوتکنیک و ناظرین فنی الزامی است.
- کنترل آبهای زیرزمینی: زهکشی مناسب برای جلوگیری از تجمع آب.
- توجه به ساختمانهای مجاور: اقدامات لازم برای کاهش ارتعاشات و آسیب به سازههای اطراف.
روشهای نوین زهکشی گود ساختمانی
پس از گودبرداری، مدیریت آبهای زیرزمینی و روانآبها اهمیت زیادی دارد. زهکشی مناسب به حفظ پایداری گود و جلوگیری از نشست خاک کمک میکند. برخی از روشهای نوین زهکشی عبارتند از:
- زهکشی گودهای ساختمانی با استفاده از ژئوسنتتیکها (ژئوممبران و ژئوتکستایل):
- استفاده از ژئوسنتتیکها برای ایجاد لایههای نفوذناپذیر و هدایت آب.
- مزایا: ماندگاری بالا، سرعت اجرا، کاهش هزینههای نگهداری.
- چاههای زهکشی عمودی:
- حفاری چاههای عمودی برای هدایت آب به نقاط امن.
- مزایا: کاهش خطرات ناشی از آبهای زیرزمینی.
- معایب: نیاز به تجهیزات حفاری.
- سیستمهای زهکشی مدرن با پمپهای خودکار:
- استفاده از پمپهای هوشمند برای تخلیه آب.
- مزایا: دقت و کارایی بالا.
- معایب: نیاز به نگهداری و مصرف انرژی.
- زهکشی به روش هدایت سطحی:
- ایجاد شیب مناسب در اطراف گود برای هدایت آبهای سطحی.
- مزایا: اقتصادی بودن.
- معایب: محدودیت در کنترل آبهای زیرزمینی.
مطالعه ژئوتکستایل زهکشی: راهنمای جامع برای بهبود عملکرد سیستمهای زهکشی می تواند مفید باشد.
نکات طلایی ایمنی در گودبرداری
ایمنی در گودبرداری غیرقابلمذاکره است. استفاده از حصارکشی مناسب، نصب تابلوهای هشداردهنده و پایش مداوم دیوارهها با استفاده از دوربینهای نقشهبرداری (مانیتورینگ) از الزامات اولیه هستند. همچنین، دسترسی به راه خروج اضطراری برای کارگران در تمام مدت عملیات باید مهیا باشد.
جمعبندی
گودبرداری سنگبنای یک سازه ایمن است. از شناخت دقیق اینکه گودبرداری چیست تا پیادهسازی سیستمهای نوین مانند زهکشی گود ساختمانی با استفاده از ژئوسنتتیکها، همگی نشاندهنده لزوم نگاه تخصصی به این مرحله است. با بهرهگیری از مهندسین مجرب و رعایت استانداردها، میتوانید با اطمینان خاطر این مرحله حساس را پشت سر بگذارید.
سوالات متداول
- آیا گودبرداری به مجوز نیاز دارد؟ بله، برای گودبرداری در مناطق شهری یا پروژههای بزرگ، اخذ مجوز از شهرداری یا مراجع مربوطه ضروری است.
- چه خطراتی در گودبرداری وجود دارد؟ ریزش گود، فرورفتگی زمین، آسیب به ساختمانهای مجاور، تصادف با ماشینآلات
- چقدر زمان برای گودبرداری لازم است؟ مدت زمان گودبرداری به عمق گود، نوع خاک و تجهیزات مورد استفاده بستگی دارد.
- هزینه گودبرداری چقدر است؟ هزینهها بسته به عمق گود، مساحت زمین، نوع خاک و روشهای ایمنسازی متفاوت است.
- چه استانداردهایی برای گودبرداری وجود دارد؟ استفاده از استانداردهای ملی و بینالمللی مهندسی عمران و رعایت دستورالعملهای ایمنی.
- آیا گودبرداری در فصلهای خاصی بهتر است؟ بله، معمولاً در فصول خشک سال (بهار و تابستان) گودبرداری آسانتر و ایمنتر است.
اشتراک در
وارد شدن
0 نظرات
قدیمیترین
- نوع خاک: سختی، رطوبت و چسبندگی خاک.
- عمق گود: ماشینآلات قدرتمندتر برای گودبرداریهای عمیق لازم است.
- فضای محل کار: اگر فضا محدود باشد، از ماشینآلات کوچکتر استفاده میشود.
- هزینه و زمان پروژه: انتخاب ماشین بر اساس بودجه و زمانبندی.
مراحل گود برداری
گودبرداری یکی از مراحل حساس و مهم در پروژههای ساختمانی و عمرانی است که به منظور آمادهسازی زمین برای احداث فونداسیون یا سازههای دیگر انجام میشود. در ادامه مراحل گودبرداری به طور کامل توضیح داده شده است:
1- مطالعات اولیه و بررسی زمین
اقداماتی که در این مرحله انجام می شود:
- بررسی ژئوتکنیکی زمین: شناسایی نوع خاک، سطح آب زیرزمینی و مقاومت زمین.
- ارزیابی شرایط محیطی: بررسی ساختمانهای مجاور، جادهها و تأسیسات زیرزمینی.
هدف: اطمینان از ایمنی پروژه و تعیین روش مناسب گودبرداری.
2- تهیه نقشه و طراحی گودبرداری
اقداماتی که در این مرحله انجام می شود:
- تهیه نقشه دقیق از محل گود و سازههای اطراف.
- طراحی سیستم ایمنسازی گود (مانند نیلینگ، شمعگذاری یا دیوار حائل).
- تعیین عمق و شیب مناسب گودبرداری بر اساس نقشه فونداسیون.
هدف: اطمینان از تطابق عملیات گودبرداری با استانداردها و الزامات پروژه.
3- دریافت مجوزهای لازم
اقداماتی که در این مرحله انجام می شود:
- ارائه نقشهها و گزارشهای مهندسی به شهرداری یا مراجع مربوطه.
- اخذ مجوز گودبرداری و رعایت قوانین محلی.
هدف: جلوگیری از تخلفات قانونی و مشکلات حقوقی در طول پروژه.
4- آمادهسازی محل گودبرداری
اقداماتی که در این مرحله انجام می شود:
- پاکسازی زمین از موانع مانند درختان، سنگها یا بقایای سازههای قدیمی.
- تسطیح اولیه زمین برای تسهیل در استفاده از ماشینآلات.
هدف: آمادهسازی زمین برای شروع عملیات.
5- اجرای ایمنسازی اولیه گود
اقداماتی که در این مرحله انجام می شود:
- نیلینگ (میخکوبی): کاشت میلگردها در دیوارههای گود برای تثبیت.
- شمعگذاری: نصب شمعهای بتنی یا فلزی.
- استفاده از سپرهای نگهدارنده یا دیوارهای موقت.
هدف: جلوگیری از ریزش دیوارهها و ایمنسازی محل.
6- گودبرداری اصلی
اقداماتی که در این مرحله انجام می شود:
- استفاده از ماشینآلات مناسب (بیل مکانیکی، بولدوزر، لودر).
- برداشت خاک به صورت لایهلایه برای جلوگیری از فشار به دیوارهها.
- حمل خاک و نخالهها به مکان مشخص با کامیون کمپرسی.
نکات:
- نظارت مداوم مهندسان برای کنترل شیب و عمق گود.
- دقت در جلوگیری از آسیب به تأسیسات اطراف.
7- زهکشی و مدیریت آب زیرزمینی
اقداماتی که در این مرحله انجام می شود:
- نصب سیستم زهکشی برای تخلیه آب زیرزمینی.
- استفاده از پمپهای تخلیه آب در صورت نیاز.
هدف: جلوگیری از نفوذ آب به گود و ایجاد خطر ریزش.
پیشنهاد می کنیم زهکشی زیر فونداسیون: اصول، عواقب و بهترین روشها
8- تثبیت نهایی گود
اقداماتی که در این مرحله انجام می شود:
- اجرای دیوارهای نگهدارنده دائمی در صورت نیاز.
- تثبیت کف گود برای اجرای فونداسیون.
- آمادهسازی گود برای مراحل بعدی ساختوساز.
هدف: افزایش ایمنی و پایداری سازه.
9- کنترل نهایی و بازرسی ایمنی
اقداماتی که در این مرحله انجام می شود:
- بررسی پایداری گود و ایمن بودن دیوارهها.
- تطبیق شرایط گودبرداری با نقشهها و استانداردها.
هدف: اطمینان از آمادگی گود برای ادامه پروژه.
10- ثبت گزارشها و تحویل به تیم ساختوساز
اقداماتی که در این مرحله انجام می شود:
- تهیه گزارش کامل از مراحل گودبرداری.
- تحویل گود به تیم مسئول اجرای فونداسیون.
هدف: تضمین هماهنگی میان تیمهای مختلف پروژه.
ایمنسازی گودبرداری ساختمان
ایمنسازی گودبرداری ساختمان یکی از بخشهای حیاتی در پروژههای عمرانی است که برای جلوگیری از ریزش گود و حفظ ایمنی ساختمانهای مجاور و کارگران انجام میشود. روشهای مختلفی برای ایمنسازی گود وجود دارد که بسته به نوع خاک، عمق گود، و شرایط محیطی انتخاب میشوند. در ادامه، روشهای اصلی ایمنسازی گودبرداری توضیح داده شده است:
| روش | توضیحات | کاربرد | مزایا | محدویت ها |
| نیلینگ (Nailing) | در این روش، میلگردهای فولادی به صورت افقی یا مایل در دیواره گود کوبیده میشوند. سپس سطح دیوار با بتنپاشی (شاتکریت) تثبیت میشود. | برای گودهای عمیق و زمینهای با خاک ریزشی. | سرعت اجرا بالا. هزینه کمتر نسبت به برخی روشها. | نیاز به زمین با مقاومت مناسب برای نگهداری میلگردها. |
| شمعگذاری (Piling) | شمعهای بتنی یا فولادی در فواصل مشخص اطراف گود قرار میگیرند. شمعها به عنوان دیواره نگهدارنده عمل میکنند. | برای گودهای عمیق و پروژههای سنگین. | پایداری بالا در برابر ریزش. قابلیت استفاده در خاکهای ضعیف. | هزینه بالا. نیاز به تجهیزات سنگین. |
| دیوار حائل (Retaining Wall) | دیوارهایی از جنس بتن مسلح یا مصالح دیگر در اطراف گود ساخته میشوند. این دیوارها فشار خاک را تحمل کرده و از ریزش جلوگیری میکنند. | گودبرداریهای طولانیمدت. | ایمنی بالا. ظاهر مرتب و زیبا. | زمانبر بودن اجرای دیوار. هزینه بالا. |
| سپرکوبی (Sheet Piling) | صفحات فلزی یا بتنی به صورت عمودی در زمین کوبیده میشوند تا دیوارهای موقت ایجاد کنند. | در زمینهای شنی و ماسهای. پروژههایی که فضای کافی برای روشهای دیگر ندارند. | سرعت بالا. مناسب برای گودهای با عمق متوسط. | مناسب برای گودهای خیلی عمیق نیست. ممکن است باعث لرزش ساختمانهای مجاور شود. |
| دیوار دیافراگمی (Diaphragm Wall) | دیوارهایی ضخیم و عمودی از بتن مسلح در اطراف گود ساخته میشوند. این دیوارها به روش حفاری و پر کردن با بتن اجرا میشوند. | پروژههای سنگین مانند مترو یا برجهای بلند. | مقاومت بالا در برابر فشار خاک و آب. طول عمر طولانی. | هزینه و زمان اجرای زیاد. |
| خرپا و مهار متقابل (Strutting and Bracing) | استفاده از خرپاها یا المانهای فلزی که بین دیوارههای گود نصب میشوند. این روش فشار دیوارهها را متعادل میکند. | گودبرداری در فضاهای محدود. | قابل اجرا در شرایط خاص. هزینه نسبتاً پایین. | ممکن است مانع دسترسی ماشینآلات به داخل گود شود. |
| مهاربندی پشت بند (Anchoring) | کابلها یا میلههای فولادی در دیواره گود نصب شده و به نقاط محکم در اطراف متصل میشوند. | گودهای عمیق در خاکهای ریزشی. | امکان کاهش استفاده از دیوارهای ضخیم. | نیاز به تجهیزات خاص برای نصب مهارها. |
| استفاده از ژئوسنتتیکها | استفاده از مصالح ژئوسنتتیک مانند ژئوگرید یا ژئوممبران برای تقویت دیواره گود. | گودهای کمعمق و متوسط. | هزینه پایین. نصب آسان. | مناسب برای گودهای عمیق نیست. |
| شیببندی (Sloping) | دیوارههای گود به صورت شیبدار ساخته میشوند تا فشار خاک کاهش یابد. | در خاکهای مقاوم و گودبرداریهای کمعمق. | روش ساده و اقتصادی. | نیاز به فضای زیاد. مناسب برای مناطق شهری نیست. |
نکات کلیدی در انتخاب روش ایمنسازی:
- نوع خاک: مقاومت، رطوبت و خصوصیات مکانیکی خاک.
- عمق گود: گودهای عمیق نیاز به روشهای پیشرفته دارند.
- فضای موجود: در مناطق شهری معمولاً فضا محدود است.
- هزینه و زمان: بودجه پروژه تأثیر زیادی بر انتخاب روش دارد.
- مدت زمان پروژه: برای پروژههای طولانیمدت، روشهای دائمی مانند دیوار حائل مناسبتر هستند.
نکات کلیدی برای گودبرداری ایمن و مؤثر
- بررسی وضعیت خاک و زمینشناسی: پیش از شروع، آزمایشهای مکانیک خاک انجام شود.
- برنامهریزی دقیق: مراحل گودبرداری باید طبق برنامه زمانبندی و نقشههای اجرایی انجام شود.
- استفاده از تجهیزات ایمنی: تجهیز کارگران به کلاه، کفش و لباس ایمنی ضروری است.
- پایداری دیوارهها: تقویت دیوارههای گود با روشهای نیلینگ یا سپرکوبی برای جلوگیری از ریزش.
- مشاوره با متخصصین: حضور مهندسین ژئوتکنیک و ناظرین فنی الزامی است.
- کنترل آبهای زیرزمینی: زهکشی مناسب برای جلوگیری از تجمع آب.
- توجه به ساختمانهای مجاور: اقدامات لازم برای کاهش ارتعاشات و آسیب به سازههای اطراف.
روشهای نوین زهکشی گود ساختمانی
پس از گودبرداری، مدیریت آبهای زیرزمینی و روانآبها اهمیت زیادی دارد. زهکشی مناسب به حفظ پایداری گود و جلوگیری از نشست خاک کمک میکند. برخی از روشهای نوین زهکشی عبارتند از:
- زهکشی گودهای ساختمانی با استفاده از ژئوسنتتیکها (ژئوممبران و ژئوتکستایل):
- استفاده از ژئوسنتتیکها برای ایجاد لایههای نفوذناپذیر و هدایت آب.
- مزایا: ماندگاری بالا، سرعت اجرا، کاهش هزینههای نگهداری.
- چاههای زهکشی عمودی:
- حفاری چاههای عمودی برای هدایت آب به نقاط امن.
- مزایا: کاهش خطرات ناشی از آبهای زیرزمینی.
- معایب: نیاز به تجهیزات حفاری.
- سیستمهای زهکشی مدرن با پمپهای خودکار:
- استفاده از پمپهای هوشمند برای تخلیه آب.
- مزایا: دقت و کارایی بالا.
- معایب: نیاز به نگهداری و مصرف انرژی.
- زهکشی به روش هدایت سطحی:
- ایجاد شیب مناسب در اطراف گود برای هدایت آبهای سطحی.
- مزایا: اقتصادی بودن.
- معایب: محدودیت در کنترل آبهای زیرزمینی.
مطالعه ژئوتکستایل زهکشی: راهنمای جامع برای بهبود عملکرد سیستمهای زهکشی می تواند مفید باشد.
نکات طلایی ایمنی در گودبرداری
ایمنی در گودبرداری غیرقابلمذاکره است. استفاده از حصارکشی مناسب، نصب تابلوهای هشداردهنده و پایش مداوم دیوارهها با استفاده از دوربینهای نقشهبرداری (مانیتورینگ) از الزامات اولیه هستند. همچنین، دسترسی به راه خروج اضطراری برای کارگران در تمام مدت عملیات باید مهیا باشد.
جمعبندی
گودبرداری سنگبنای یک سازه ایمن است. از شناخت دقیق اینکه گودبرداری چیست تا پیادهسازی سیستمهای نوین مانند زهکشی گود ساختمانی با استفاده از ژئوسنتتیکها، همگی نشاندهنده لزوم نگاه تخصصی به این مرحله است. با بهرهگیری از مهندسین مجرب و رعایت استانداردها، میتوانید با اطمینان خاطر این مرحله حساس را پشت سر بگذارید.
سوالات متداول
- آیا گودبرداری به مجوز نیاز دارد؟ بله، برای گودبرداری در مناطق شهری یا پروژههای بزرگ، اخذ مجوز از شهرداری یا مراجع مربوطه ضروری است.
- چه خطراتی در گودبرداری وجود دارد؟ ریزش گود، فرورفتگی زمین، آسیب به ساختمانهای مجاور، تصادف با ماشینآلات
- چقدر زمان برای گودبرداری لازم است؟ مدت زمان گودبرداری به عمق گود، نوع خاک و تجهیزات مورد استفاده بستگی دارد.
- هزینه گودبرداری چقدر است؟ هزینهها بسته به عمق گود، مساحت زمین، نوع خاک و روشهای ایمنسازی متفاوت است.
- چه استانداردهایی برای گودبرداری وجود دارد؟ استفاده از استانداردهای ملی و بینالمللی مهندسی عمران و رعایت دستورالعملهای ایمنی.
- آیا گودبرداری در فصلهای خاصی بهتر است؟ بله، معمولاً در فصول خشک سال (بهار و تابستان) گودبرداری آسانتر و ایمنتر است.
